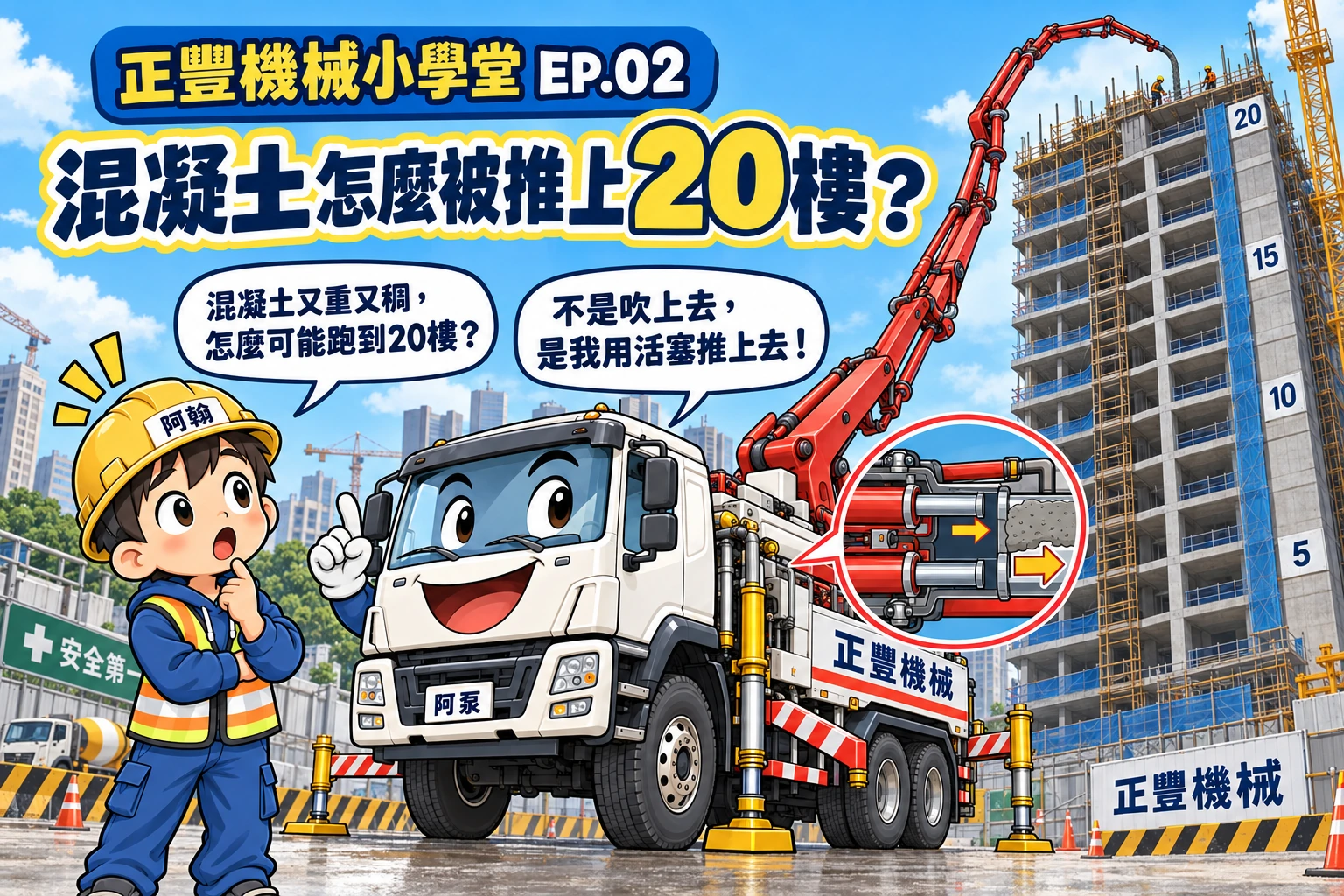

正豐機械小學堂 EP.02｜混凝土怎麼被推上20樓？

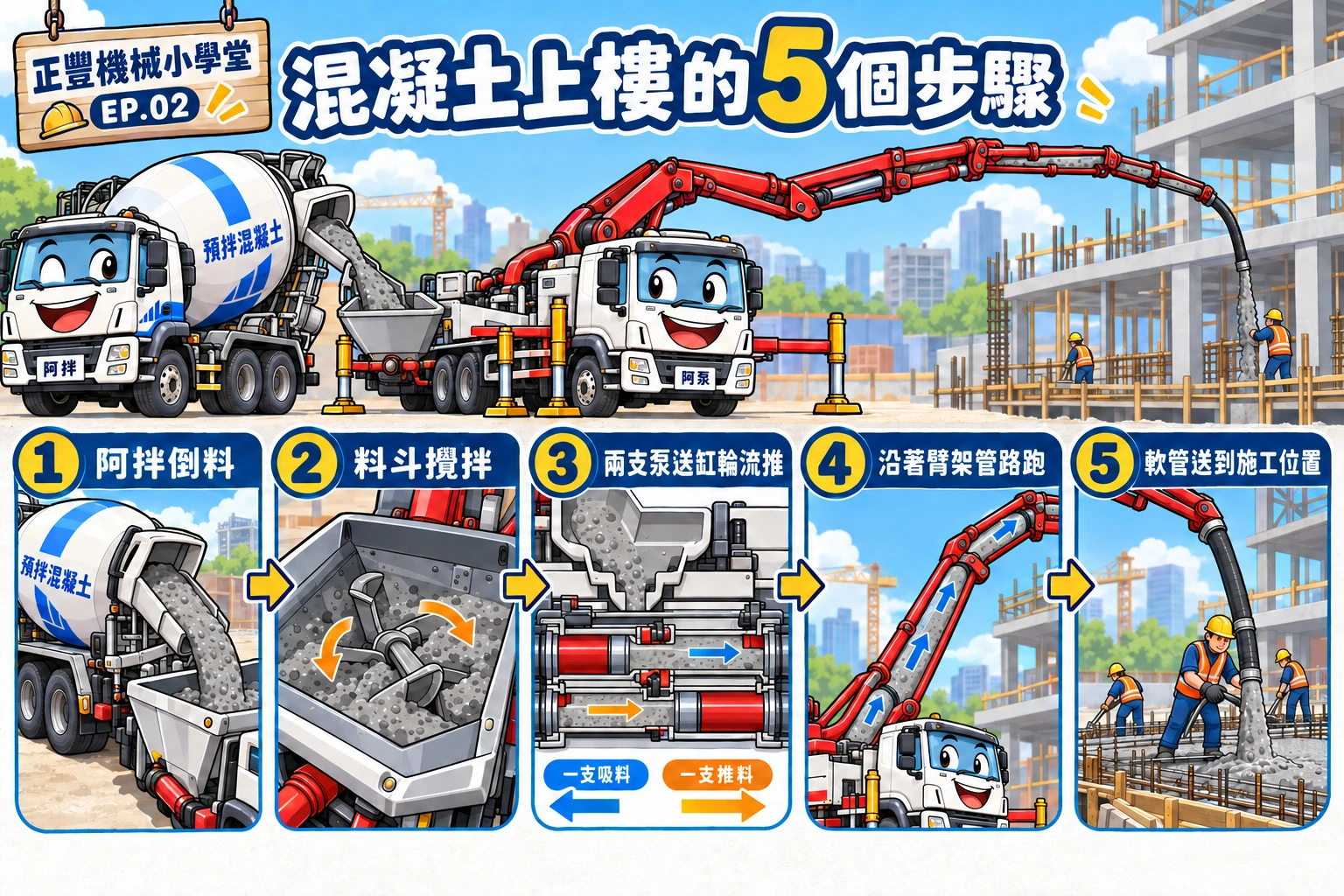

混凝土上樓的五個步驟

1. 阿拌倒料——預拌混凝土車把材料倒進阿泵車尾的料斗。
2. 料斗持續攪拌——攪拌軸讓骨材與漿體維持均勻，降低在料斗內沉澱、分離的機會。
3. 兩支泵送缸輪流推——雙缸交替吸入與推出混凝土，把材料送進輸送管。
4. 混凝土沿臂架管路前進——臂架把管路帶到需要的高度與位置。
5. 軟管送到施工位置——現場人員導引末端軟管，把混凝土澆置到工作面。

這五步裡，真正提供推送力量的是第 3 步。若樓層或距離超過臂架可及範圍，流程原理不變，只是第 4 步會改為銜接固定輸送管，將混凝土一路壓送到高樓工作面。

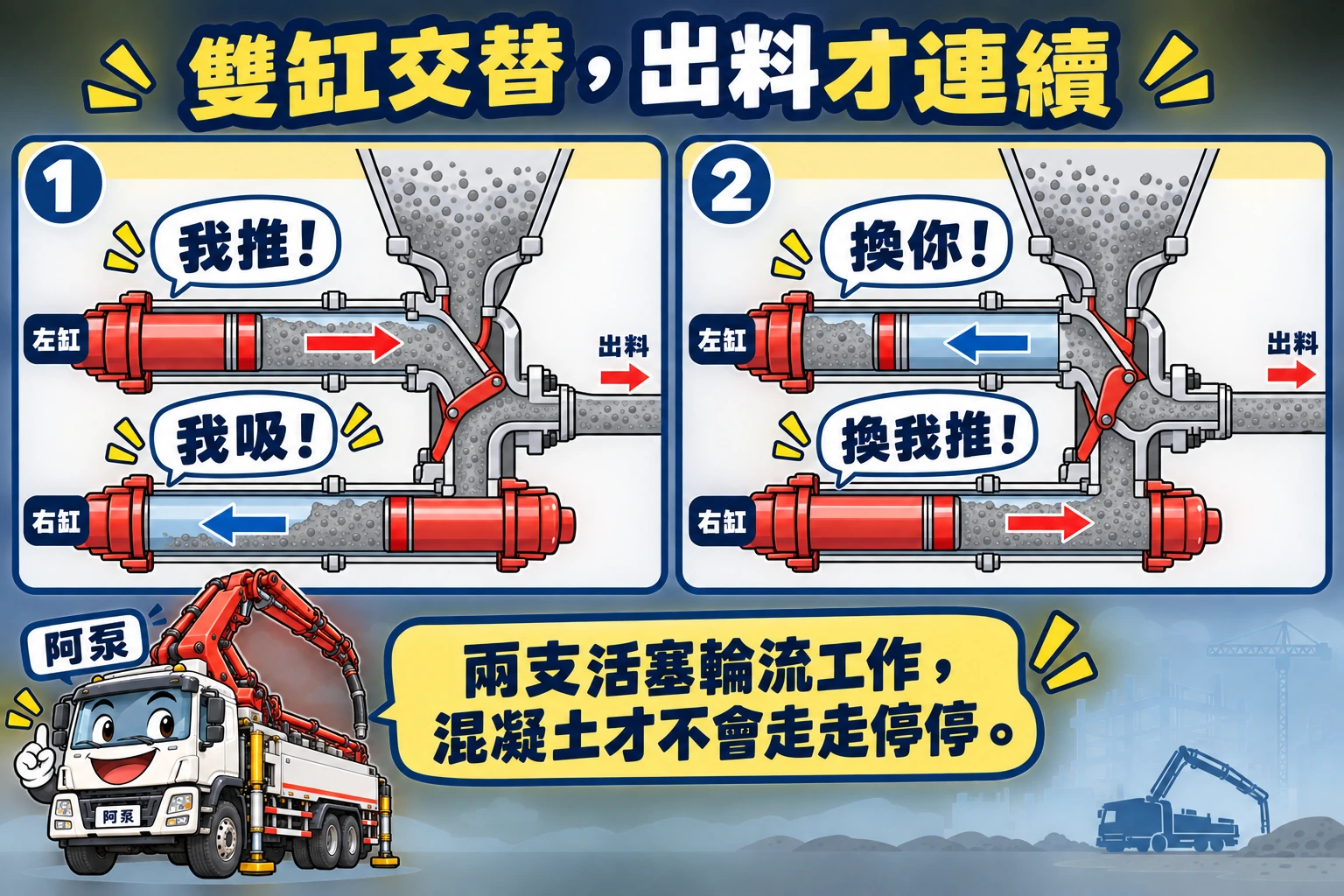

雙缸交替的泵送原理：一支推，一支吸

如果只有一支活塞，它推完一次就得退回吸料，出料會明顯停頓。混凝土在管內停留過久，不只拖慢灌漿進度，也會增加材料沉澱與堵管的風險。

因此泵送系統使用兩支泵送缸交替工作：

• 左缸往前推料時，右缸往後吸料。
• 左缸完成行程後，進出料路徑切換，換右缸推、左缸吸。
• 兩邊不斷換手，讓出料維持接近連續，而不是走走停停。

這個動作看起來像兩個人輪流接棒。缸徑、活塞行程與每分鐘動作次數，會共同影響輸送量；實際能否順利送達，還要看管路長度、高度、彎管數量與混凝土狀態。

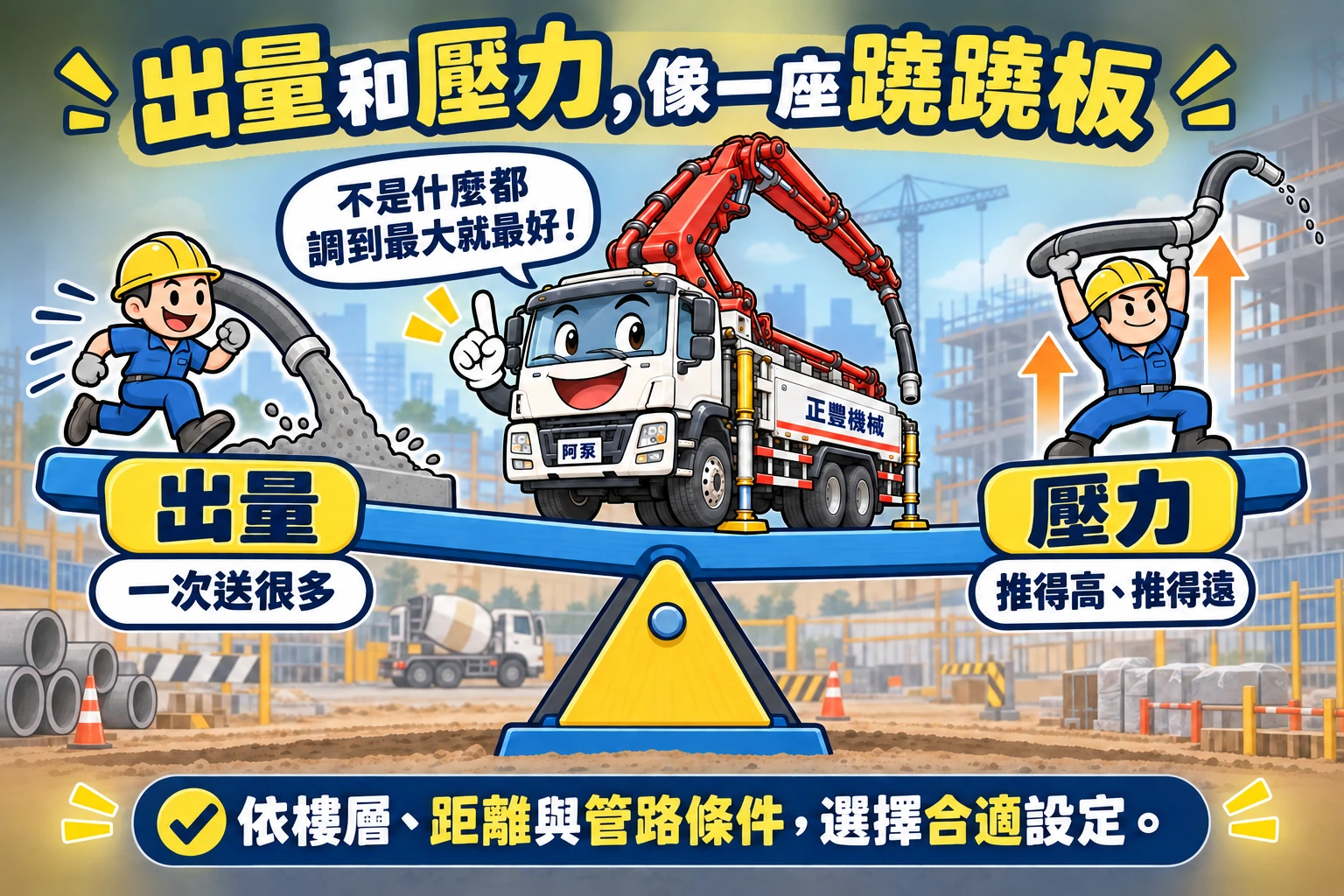

出量與壓力：不是全部調到最大

讀規格表時，最容易混淆的是兩個數字：

• 最大理論出量（m³/h）：理論上一小時能輸送多少混凝土，關係到灌漿速度。
• 最大理論出力（bar）：泵送壓力能有多大，關係到克服管路阻力、把材料推得更高或更遠的能力。

在同一套泵送系統可用功率有限的前提下，出量與壓力就像蹺蹺板：追求一次送得多，能分配到壓力端的能力會受限制；需要高壓克服長管或高樓阻力時，輸送速度則要配合調整。

所以現場不是「什麼都調到最大就最好」，而是依施工條件選擇：

• 低樓層、短管路：可優先考量出量，讓大面積澆置保持效率。
• 高樓層、長管路：要優先確認所需壓力，並配合輸送速度、管路配置與混凝土條件。

正豐 CF 系列採用閘門與主油泵高／低壓兩段壓力設計，而且高低壓泵送切換免拆油管，讓現場能依作業需求調整。

20樓靠臂架，還是靠接管？

臂架像阿泵的手臂，同時也是輸送管的載體。它能快速把末端軟管帶到合適位置，但能到多高、多遠，仍受垂直高度、水平長度與現場展開空間限制。

低樓層或臂架構得到的工作面，可直接沿臂架管路輸送；到了 20 樓這類高樓情境，常要依車輛停放位置與建築條件改用接管，把管路固定並延伸到目標樓層。沒有臂架、以接管為主要輸送方式的設備，包括托式泵與車載接管式泵。

因此，「送上 20 樓」不是只看車上那支臂架有多長，而是泵送能力、管路配置、混凝土狀態與現場操作共同完成的結果。

為什麼會堵管？

雙缸能維持接近連續的推送，但不代表任何混凝土、任何管路都能順利通過。常見風險包括：

• 泵送中斷太久：材料停在管內，骨材與漿體較容易分離、沉澱。
• 混凝土配比或坍度不合適：可泵性不足，通過長管、彎管時阻力升高。
• 料斗內攪拌不足：進入泵送缸前就已出現材料不均。
• 管路配置阻力過大：高度、距離與彎管都會增加泵送負荷。

穩定供料、讓料斗持續攪拌、減少不必要的停頓，並依現場條件選擇出量與壓力，是降低堵管風險的基本原則。

停止高樓泵送時，還要留意管內混凝土受重力回流造成的衝擊。正豐機械開發高樓回抽緩速度控制系統，用來控制高樓回抽動作，降低泵送管路與設備受損的風險；正豐在南山集團總部大樓達成的 258 米泵送高度紀錄，也可看到高樓泵送所需的技術條件。

讓灌漿少中斷的設計

正豐機械從實際操作與維修需求出發，讓泵送流程少一個停下來的理由：

• 自動注油系統：泵閥軸及攪拌軸採高壓灌注，定時定量自動供油潤滑。
• 自動換向系統：攪刀軸遇到強大阻力時自動換向，降低卡料與受損風險。
• 壓送慢速控制：可依欄杆等需要精細出料的工程調整速度。
• 電動與手動泵送開關：電控異常時仍保留操作備援。

想看實際規格數字

正豐 CF 系列混凝土泵的主油泵、油壓缸、泵送缸、活塞行程、理論出量與出力，以及臂架數據，都整理在產品規格型錄表。型錄數字是選型起點，實際仍要依樓層、水平距離、管路與材料條件綜合評估。

不確定灌漿車、幫浦車、泵浦車與壓送車的差別，可接著看正豐機械小學堂 EP.01｜灌漿車、幫浦車、泵浦車、壓送車，是同一台車嗎？。若要評估新車、泵送配置或維修需求，歡迎聯絡正豐機械。
