混凝土泵浦車 Concrete Pump Truck
混凝土泵浦車（俗稱幫浦車，工地上多稱為灌漿車）是將預拌混凝土從地面加壓輸送至澆置位置的專用工程車輛。 正豐機械自 1974 年創立以來，是全國第一家自創品牌的混凝土泵浦車製造廠，取得 ISO9001 品質管理系統認證， 並通過交通部車輛安全審驗中心（VSCC）認證為合格車身打造廠。
常見誤解：一般人常把混凝土泵浦車與「水泥車」混為一談。水泥車正確名稱為預拌混凝土攪拌車， 是後方裝有旋轉滾筒、負責載運混凝土的車輛；泵浦車則是負責加壓輸送混凝土到澆置點的車輛，兩者分工不同。 正豐機械專營泵浦車，不生產攪拌車。
臂架規格總覽 Boom Specification
正豐機械混凝土泵浦車目前提供三種臂架規格，可依工地樓層高度、腹地大小與泵送距離選擇：
| 臂架型式 Boom Model | B5R23/19 | 4R32 | 4R37 |
|---|---|---|---|
| 最大水平長度 Max. Horizontal Reach | 19 M | 28 M | 33.135 M |
| 最大垂直高度 Max. Vertical Height | 22.7 M | 31.8 M | 37 M |
| 第一節 1st Boom | 90° × 6.8 M | 96° × 7.66 M | 90° × 9.015 M |
| 第二節 2nd Boom | 180° × 6.0 M | 180° × 6.78 M | 180° × 8.055 M |
| 第三節 3rd Boom | 180° × 6.2 M | 180° × 6.78 M | 180° × 8.055 M |
| 第四節 4th Boom | — | 240° × 6.78 M | 180° × 8.010 M |
| 輸送管徑 Delivery Pipe Diameter | 125 m/m | 125 m/m | 125 m/m |
| 轉盤旋轉角度 Swing Angle | 左右各 360° | 左右各 360° | 360° |
臂架規格型錄表原始對照表
23 米混凝土泵浦車 B5R23/19
臂架最大垂直高度 22.7 米、水平長度 19 米，適合一般透天、低樓層建築與腹地受限的工地灌漿作業。
| 混凝土泵 Concrete Pump | CF-103-08 | CF-119-09 |
|---|---|---|
| 最大理論出量 Delivery Capacity (M³/h) | 64 / 103 | 74 / 119 |
| 最大吐出壓力 Delivery Pressure (bar) | 115 / 70 | 100 / 61 |
| 泵送缸直徑 Concrete Cylinder Diameter | 200 m/m | 215 m/m |
| 油壓缸直徑 Oil Cylinder Inner Diameter | 120 m/m | 120 m/m |
| 衝程長度 Stroke Length | 1650 m/m | 1650 m/m |
| 主要油泵 Main Oil Pump | A8V 107 | A8V 107 |

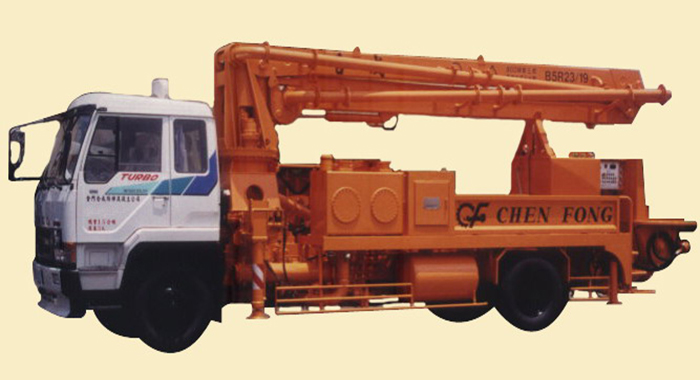

CF-103-08 B5R23/19

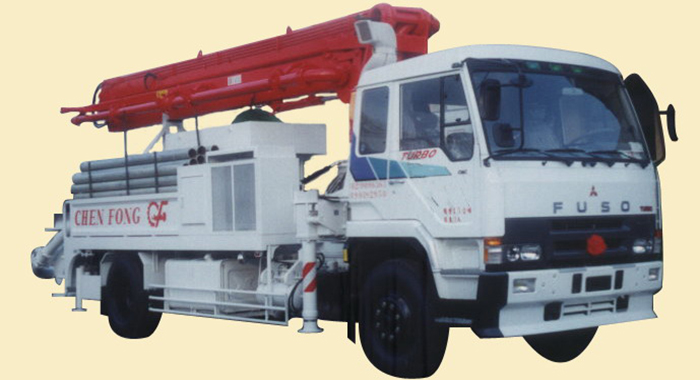

CF-119-09 B5R23/19
32 米混凝土泵浦車 4R32
四節臂架設計，最大垂直高度 31.8 米，是中高樓層建案最常配置的機型。
| 混凝土泵 Concrete Pump | CF-158-15 | CF-180-16 |
|---|---|---|
| 最大理論出量 Delivery Capacity (M³/h) | 98 / 158 | 118 / 180 |
| 最大吐出壓力 Delivery Pressure (bar) | 100 / 61 | 87 / 53 |
| 泵送缸直徑 Concrete Cylinder Diameter | 215 m/m | 230 m/m |
| 油壓缸直徑 Oil Cylinder Inner Diameter | 120 m/m | 120 m/m |
| 衝程長度 Stroke Length | 2000 m/m | 2000 m/m |
| 主要油泵 Main Oil Pump | A7V01602 | A7V01602 |
CF-158-15 4R32

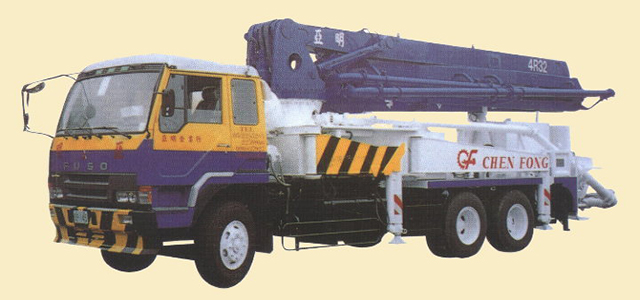

CF-180-16 4R32
37 米混凝土泵浦車 4R37
本系列臂架最大垂直高度達 37 米，適用於高樓層建案與長距離泵送工程。
| 混凝土泵 Concrete Pump | CF-158-15 | CF-180-16 |
|---|---|---|
| 最大理論出量 Delivery Capacity (M³/h) | 98 / 158 | 118 / 180 |
| 最大吐出壓力 Delivery Pressure (bar) | 100 / 61 | 87 / 53 |
| 泵送缸直徑 Concrete Cylinder Diameter | 215 m/m | 230 m/m |
| 油壓缸直徑 Oil Cylinder Inner Diameter | 120 m/m | 120 m/m |
| 衝程長度 Stroke Length | 2000 m/m | 2000 m/m |
| 主要油泵 Main Oil Pump | A7V01602 | A7V01602 |

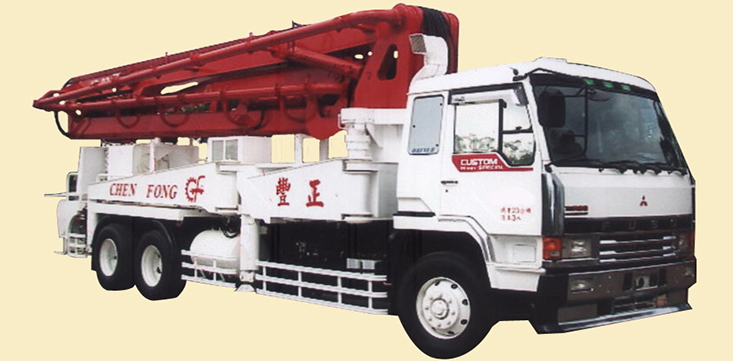

CF-158-15 4R37

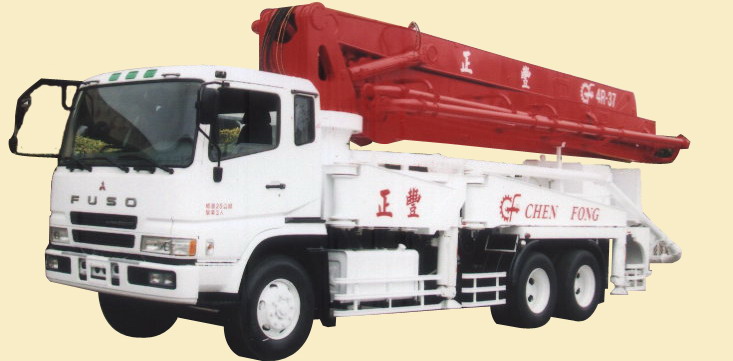

CF-180-16 4R37
超高樓層泵送實績
南山集團總部大樓興建工程採用正豐機械混凝土泵浦車，泵送高度達 250 米，創下國內業者最大灌漿高度紀錄。 詳見正豐泵浦車超高樓施工記錄。
外銷出口 Export
正豐機械混凝土泵浦車除供應國內營造業，亦外銷海外市場。

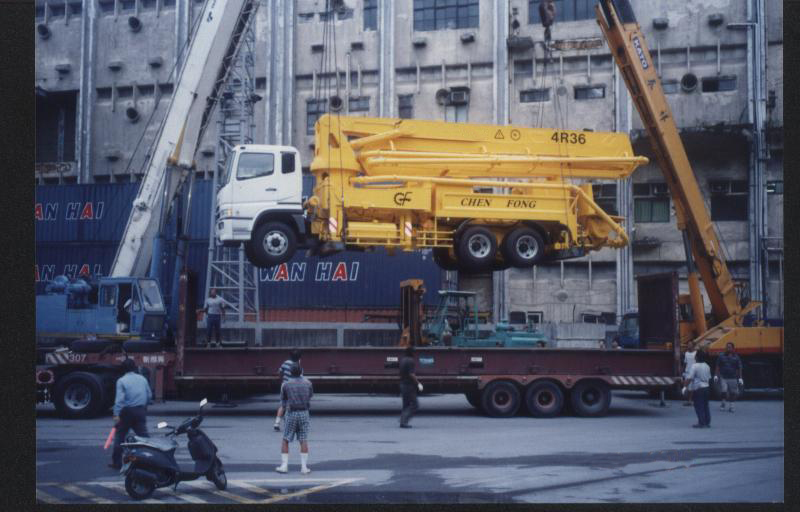

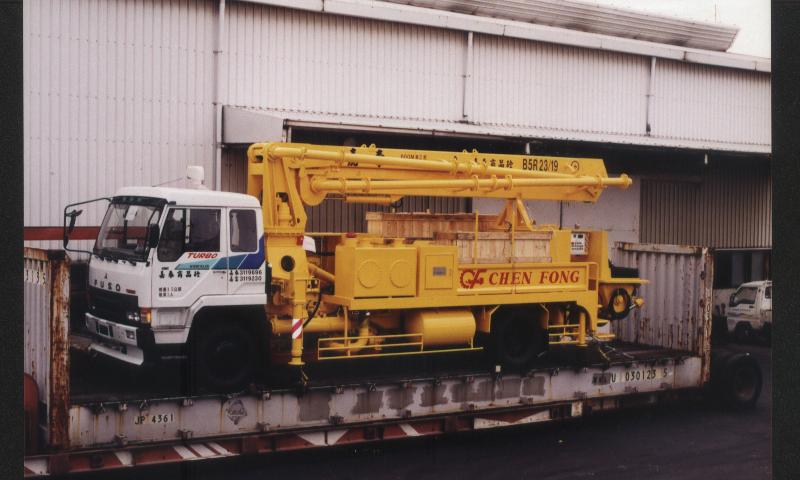

外銷裝船實況
吊掛裝船作業
洽詢與服務
正豐機械提供混凝土泵浦車的製造、維修、販賣與出租，零配件 100% 供應、免待料，維修及售後服務即時到位。如需了解機型選擇、規格配置或報價，歡迎聯絡我們，或參閱營業項目與型錄下載。
※ 本型錄僅供參考，產品規格、配備以實車為準。原廠保留產品規格、配備變更或停用之權利，如需特殊規格可另行訂製。
