全套管搖管機 Hydraulic Casing Oscillator
全套管搖管機於 1950 年代初期由法國廠商首先開發研製。由於具備快速、低噪音、低污染等施工特點， 是目前品質最好、功能最佳的基樁工程施工設備。
唯一的缺點是各廠牌全套管搖管機的安全保護裝置普遍不夠完整：一旦發生故障， 輕者造成停工，重者將造成埋樁、補樁，以及價值數百萬的套管埋在地層裡， 不僅帶來嚴重經濟損失，也會嚴重影響工程進度。
正豐機械累積數十年製造建築機械的經驗，蒐集國內外各廠牌搖管機的優缺點進行整合與研發， 所生產的 CF2000 系列全套管搖管機具備最完整的保護裝置。
十六項產品特點 Features
- 泵浦出油高壓過濾網裝置，保護油壓系統及延長使用壽命。
Hi-pressure screen on hydraulic pump output protects the system and extends service life. - 全機全自動定時、定量注油潤滑系統，各關節插梢全部自動注油，減輕操作人員的工作負荷。
Fully automatic constant lubricating system re-lubricates each joint pin periodically. - 配置水平儀及上、下管夾上緊指示燈；夾緊時燈會亮、未夾緊時燈會熄滅，操作手容易辨識，避免上夾打滑。
Level measuring devices with clamping indicators for upper and lower pipeline clamps. - 舉昇超角度保護裝置，可避免因舉昇角度過大而造成軸心彎曲損壞。
Protection device prevents excessive lifting angle from bending the spindle. - 回油強迫過濾裝置，保持操作油的清潔度。
Forced return-oil filtering assures clean operational oil. - 白鐵柴油箱，不會因油箱生鏽產生雜物阻塞柴油管影響引擎壽命。
Stainless steel fuel tank causes no rust congestion in the oil line. - 配置大型氣冷式冷卻風箱，使油溫低，油管及油封不易老化及漏油。
Large air-cooled fan keeps oil temperature low, reducing aging and leakage. - 變徑管套上下插梢，管套不會上浮、扭曲變形。
Upper and lower pins for diameter-changeable sleeves prevent floating and deformation. - 引擎溫度保護裝置，溫度異常時引擎會自動熄火，警示燈會顯示。
Engine temperature protection with automatic shutdown and alarm. - 引擎機油保護裝置，油量不足時引擎會自動熄火，警示燈會顯示。
Engine oil volume protection with automatic shutdown and alarm. - 操作油保護裝置，油量不足時引擎會自動熄火，警示燈會顯示。
Operation oil volume protection with automatic shutdown and alarm. - 可快速同步舉昇，亦可慢速或單邊舉昇。
Synchronous lifting available, also slow or single-side lifting. - 可快速搖管，亦可慢速搖管。
Rapid pipeline oscillating available, also low-speed oscillating. - 操作面板夜間指示燈，方便夜間作業。
Night indicators on the control panel for dark-vision operation. - 集中操控（線控、手控）。
Central control functions (wire control / manual control). - 配置 DC24 照明燈，夜間作業不必另外再使用發電機照明。
DC24 lamps remove the need for a separate generator at night.

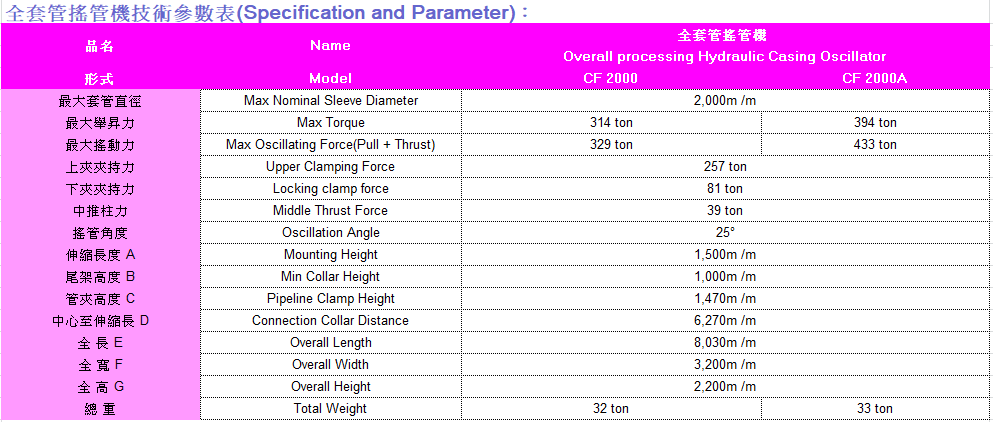

技術參數 Specification and Parameter
| 項目 Item | CF 2000 | CF 2000A |
|---|---|---|
| 最大套管直徑 Max. Nominal Sleeve Diameter | 2,000 m/m | 2,000 m/m |
| 最大舉昇力 Max. Torque | 314 ton | 394 ton |
| 最大搖動力 Max. Oscillating Force (Pull + Thrust) | 329 ton | 433 ton |
| 上夾夾持力 Upper Clamping Force | 257 ton | 257 ton |
| 下夾夾持力 Locking Clamp Force | 81 ton | 81 ton |
| 中推柱力 Middle Thrust Force | 39 ton | 39 ton |
| 搖管角度 Oscillation Angle | 25° | 25° |
| 伸縮長度 A Mounting Height | 1,500 m/m | 1,500 m/m |
| 尾架高度 B Min. Collar Height | 1,000 m/m | 1,000 m/m |
| 管夾高度 C Pipeline Clamp Height | 1,470 m/m | 1,470 m/m |
| 中心至伸縮長 D Connection Collar Distance | 6,270 m/m | 6,270 m/m |
| 全長 E Overall Length | 8,030 m/m | 8,030 m/m |
| 全寬 F Overall Width | 3,200 m/m | 3,200 m/m |
| 全高 G Overall Height | 2,200 m/m | 2,200 m/m |
| 總重 Total Weight | 32 ton | 33 ton |
技術參數表原始對照表
動力箱技術參數 Power Pack Specification
搖管機動力箱採 MITSUBISHI 6D22 引擎，提供搖管與舉昇作業所需的油壓動力。
| 項目 Item | CF 2000 | CF 2000A |
|---|---|---|
| 引擎規格 Engine Specification | MITSUBISHI 6D22 | MITSUBISHI 6D22 |
| 主要油泵 Main Pump | A8V 107 | A7V0160×2 |
| 工作壓力 Working Pressure | 280 bar | 280 bar |
| 最大設定壓力 Max. Pressure | 320 bar | 320 bar |
| 液壓油箱容量 Hydraulic Capacity | 500 L | 500 L |
| 柴油箱容量 Fuel Tank Capacity | 400 L | 400 L |
| 全長 Overall Length | 4120 cm | 4120 cm |
| 全寬 Overall Width | 1800 cm | 1800 cm |
| 全高 Overall Height | 2700 cm | 2700 cm |
| 總重 Total Weight | 5,000 kg | 5,000 kg |
動力箱技術參數表原始對照表
洽詢與服務
正豐機械提供混凝土泵浦車的製造、維修、販賣與出租，零配件 100% 供應、免待料，維修及售後服務即時到位。如需了解機型選擇、規格配置或報價，歡迎聯絡我們，或參閱營業項目與型錄下載。
※ 本型錄僅供參考，產品規格、配備以實機為準。
